Sustavi otvaranja svjetlosnih kupola i traka

Protupožarno otvaranje kupola i traka radi odimljavanja

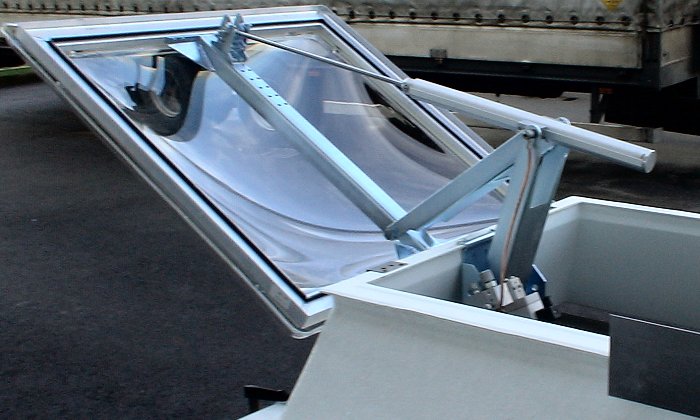

Protupožarno otvaranje putem CO2 ampule do kuta 140 stupnjeva kupole i do kuta 165 stupnjeva trake

Detalj sustava protupožarnog otvaranja

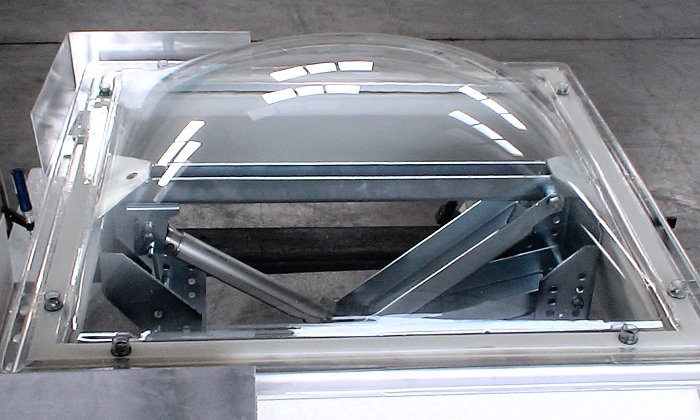

Pogled na sustav protupožarnog otvaranja u Stand By stanju

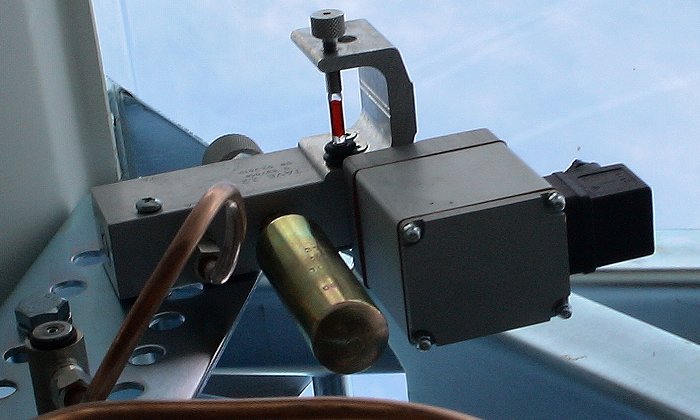

Detalj sustava sa termo-ampulom te detonatorom (priključkom na PP centralu)

U slučaju požara, kada je potreban odvod topline i dima, ugrađuje se efikasan sustav koji je osjetljiv na povišenje temperature.

Protupožarno otvaranje pomoću ampule CO₂

Protupožarno otvaranje pomoću pneumetskog cilindra

Mehanizam je sastavljen od opruge i posebne temperaturne ampule koja služi kao zatvarač. Kada se temperatura u prostoru poveća na 70° ili 90° C ampula eksplodira i aktivira oprugu koja gurne klipnjaču, a ova zatim otvori kupolu do kuta od 105°. Mehanizam je namješten na mostovni nosač koji služi kao nosač cilindra i koji kod pravilne montaže omogućava pravilan kut otvaranja. S obzirom na dimenziju svjetlosnog elementa upotrebljavaju se različite dužine cilindara.

Za još veću sigurnost na nosač ampule moguće je ugraditi i poseban detonator koji povežemo s požarnom centralom objekta, a zatim u slučaju požara postupak otvaranja aktiviramo ručno. Pomoću mostovnog nosača na jedan svjetlosni element možemo ugraditi kombinaciju sustava za prozračivanje i sustava za odvod topline i dima.

Električno otvaranje pomoću elektromotora i tipkala

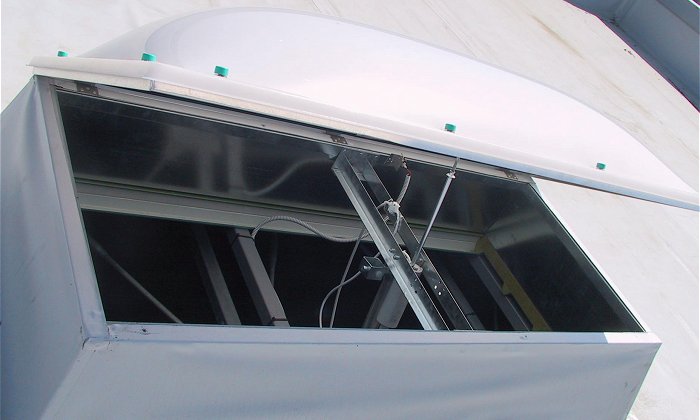

Sustav otvaranja pomoću elektromotora i tipkala radi prozračivanja prostora do 30 cm

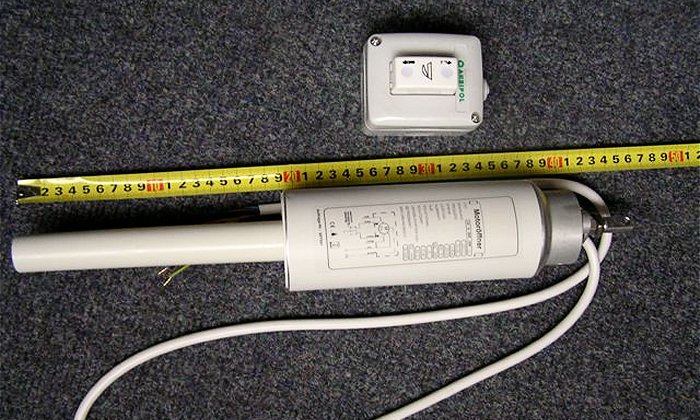

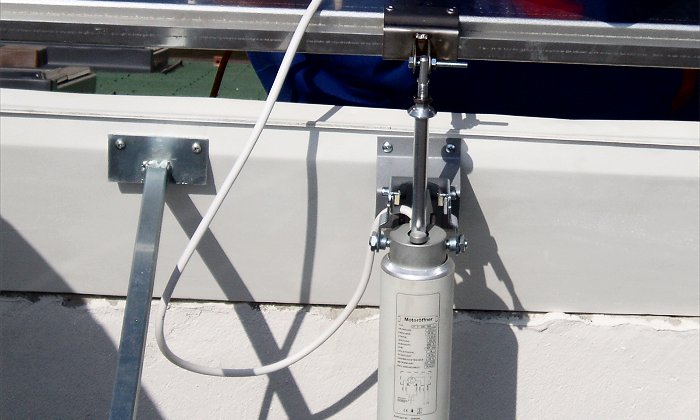

Detalj sustava za eletrično otvaranje kupola ili traka pomoću elektromotora

Ugradbeni detalji električnog sustava otvaranja kupola ili traka radi prozračivanja prostora (do 30 cm)

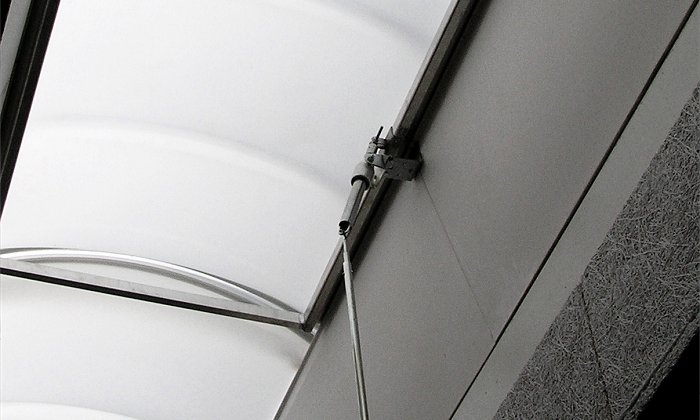

Pogled iz prostora na montiranu kupolu sa električnim otvaranjem radi prozračivanja

Električno otvaranje pomoću elektromotora na raspolaganju je u različitim izvedbama. Najčešće se upotrebljava el. motor 230 V koji omogućava bočno podizanje do visine 300 mm i namijenjen je isključivo za prozračivanje. Za veći kut otvaranja upotrebljavaju se 24V motori sa zupčanom letvom dužine 350, 550 750 ili 1000 mm.
Ako mehanizme opremimo dodatnim mostovnim nosačima za motor, koji omogućavaju prikladnu montažu, a ujedno povećavaju kut otvaranja do 105°, oni postaju prikladni i za otvaranje u slučaju požara. 24V motori mogu se povezati s postojećom požarnom centralom i ostalim elementima sigurnosti u objektu. Motorom upravljamo pomoću rezervnog prekidača kojim prozor možemo otvoriti, zatvoriti ili ga podesiti na željenu poziciju. Konačno zatvaranje i zaustavljanje je automatsko.

Ručno otvaranje radi prozračivanja ili izlaska na krov

Ručno otvaranje pomoću teleskopskog štapa do visine 30 cm radi prozračivanja prostora

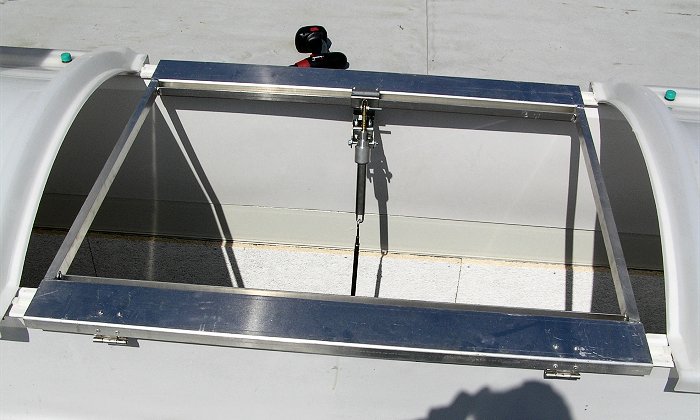

Ugrađeni sustav ručnog otvaranja radi prozračivanja na segmentu trake bez akrilne ljuske

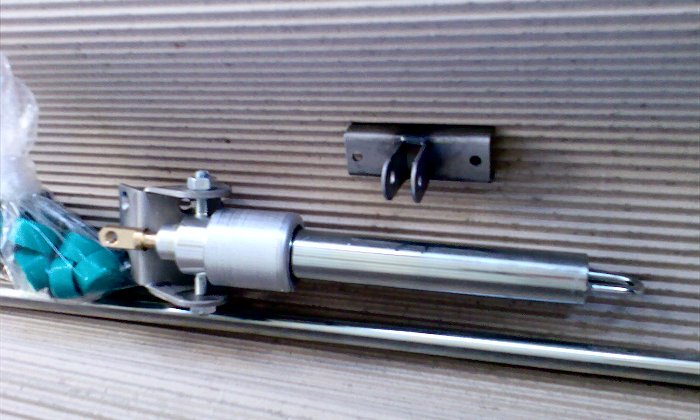

Ugradbeni detalji ručnog sustava otvaranja kupola ili traka radi prozračivanja (do 30 cm)

Sustav ručnog otvaranja kupola radi izlaska na krov pomoću amortizera (do 105 stupnjeva)

Ručni mehanizam je najjednostavniji sustav. Sastavljen je od teleskopske ručke dužine od dva do četiri metra. Svjetlosnu kupolu ili traku podižemo ili zatvaramo ručnim okretanjem ručke, pri čemu je moguće bočno podizanje do 300 mm radi prozračivanja. Ručni mehanizam može se kombinirati s mehanizmom za odvod topline i dima, a njegova samostalna upotreba prikladna je isključivo za potrebe prozračivanja.
